Діаметр труби — це не просто технічна характеристика, а фундаментальний параметр, від якого залежить ефективність, безпека та довговічність будь-якої інженерної системи. У водопостачанні, опаленні, газифікації чи каналізації саме діаметр визначає пропускну здатність трубопроводу, тиск рідини або газу, а також сумісність з іншими елементами системи. Неправильно підібраний діаметр може призвести до серйозних проблем, починаючи від зниження продуктивності і закінчуючи аварійними ситуаціями.
Наприклад, у системах водопостачання надмірно вузькі труби створюють надмірний опір, через який насоси працюють на межі можливостей, що призводить до швидкого зносу обладнання. З іншого боку, надто широкі труби збільшують об’єми рідини, яку потрібно перекачувати, що підвищує витрати енергії. У системах опалення це може призвести до нерівномірного розподілу тепла або надмірного споживання палива.
Крім того, діаметр труби впливає на вартість проекту. Неправильний вибір може призвести до додаткових витрат на матеріали, монтаж або навіть переробку всього трубопроводу. Наприклад, якщо труби не підходять за діаметром до фітингів або інших з’єднувальних елементів, доведеться купувати перехідники, що збільшує бюджет і ускладнює монтаж.
Особливо важливо враховувати діаметр у промислових системах, де помилки можуть призвести до витоків небезпечних речовин або аварій. У таких випадках точні виміри — це не лише питання ефективності, а й безпеки працівників і навколишнього середовища.
Також варто зазначити, що діаметр труби впливає на гідравлічні характеристики системи. Правильно підібраний діаметр забезпечує оптимальний тиск і витрату рідини, що особливо важливо для систем з високими вимогами до продуктивності, наприклад, у промисловості або сільському господарстві.
Олексій Петрович, інженер з сантехнічних систем: «Більшість аварій у трубопроводах відбувається через невідповідність діаметрів. Це не лише технічна помилка, а й економічні втрати, адже неправильно підібрані труби можуть зменшити термін служби всієї системи на 40%».
Інструменти для вимірювання діаметра труби

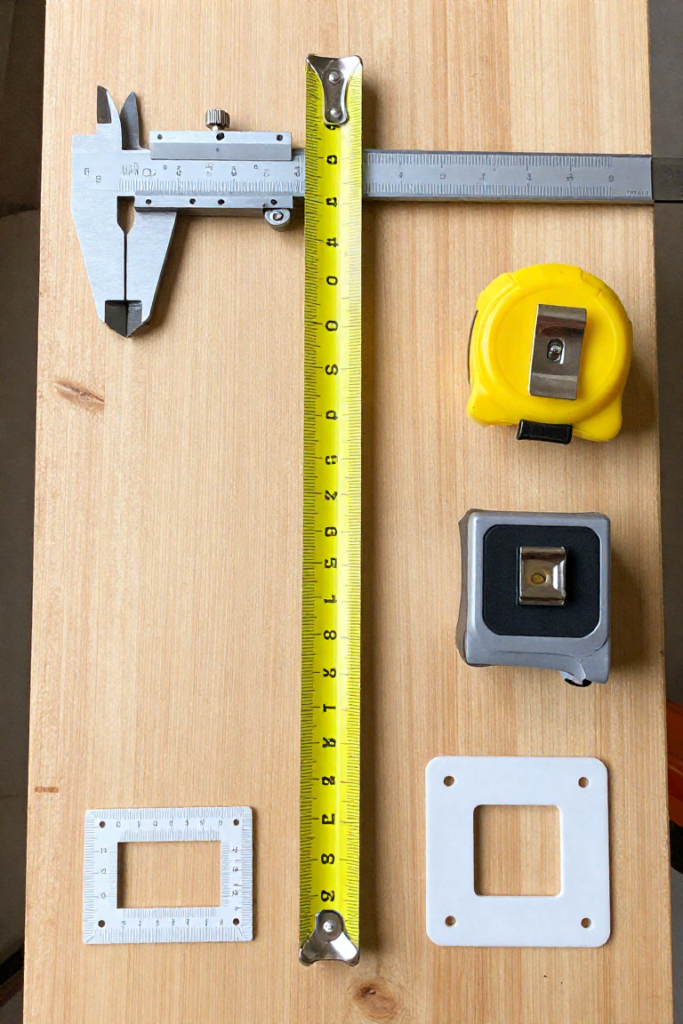

Вибір інструменту для вимірювання діаметра труби залежить від багатьох факторів: розміру труби, матеріалу, доступності та потрібної точності. Кожен інструмент має свої переваги і недоліки, тому важливо знати, коли і як його використовувати.
**Штангенциркуль** — це універсальний інструмент, який дозволяє виміряти зовнішній і внутрішній діаметр з високою точністю (до 0,02 мм). Він підходить для вимірювання як металевих, так і пластикових труб різних розмірів. Штангенциркулі бувають механічні, електронні та з ноніусом. Електронні моделі найзручніші, тому що відображають результати на цифровому екрані, що зменшує ймовірність помилки при зчитуванні даних.
**Вимірювальна стрічка (рулетка)** — це простий і доступний інструмент, який підходить для вимірювання великих труб, де штангенциркуль не може охопити весь діаметр. Для цього потрібно обхопити трубу стрічкою, виміряти її довжину окружності і скористатися формулою: D = L / π, де D — діаметр, L — довжина окружності, а π ≈ 3,1416. Цей метод менш точний, але досить ефективний для великогабаритних труб.
**Лінійка** — найпростіший інструмент, який підходить для приблизних вимірів невеликих труб. Однак він має значну похибку, тому не рекомендується для професійного використання. Лінійкою можна виміряти зовнішній діаметр, прикладаючи її до труби і вимірюючи відстань між протилежними країми.
**Лазерний далекомір** — сучасний пристрій, який дозволяє виміряти діаметр без дотику до труби. Він ідеально підходить для важкодоступних місць або великих трубопроводів. Лазерний далекомір вимірює відстань до поверхні труби з двох сторін і розраховує діаметр автоматично. Цей метод дуже точний і зручний, але вимагає значних фінансових витрат на придбання пристрою.
**Шаблони для труб** — це спеціальні пластини з вирізами під стандартні діаметри. Вони зручні для швидкого вимірювання, особливо в умовах монтажу, де потрібно часто перевіряти розміри труб. Шаблони найчастіше використовують для сталевих і пластикових труб стандартних розмірів.
Микола Іванович, майстер з монтажу трубопроводів: «Найчастіше помилки виникають через те, що майстри економлять на інструментах. Штангенциркуль коштує не так дорого, але заощаджує час і нерви. Адже навіть різниця в 1-2 міліметри може стати критичною при з’єднанні труб з різних матеріалів».
Крок за кроком як виміряти діаметр труби різними методами
Вимірювання діаметра труби може здаватися простою задачею, але на практиці вимагає уваги до деталей. Кожен метод має свої особливості, і правильний вибір залежить від умов, в яких ви працюєте.

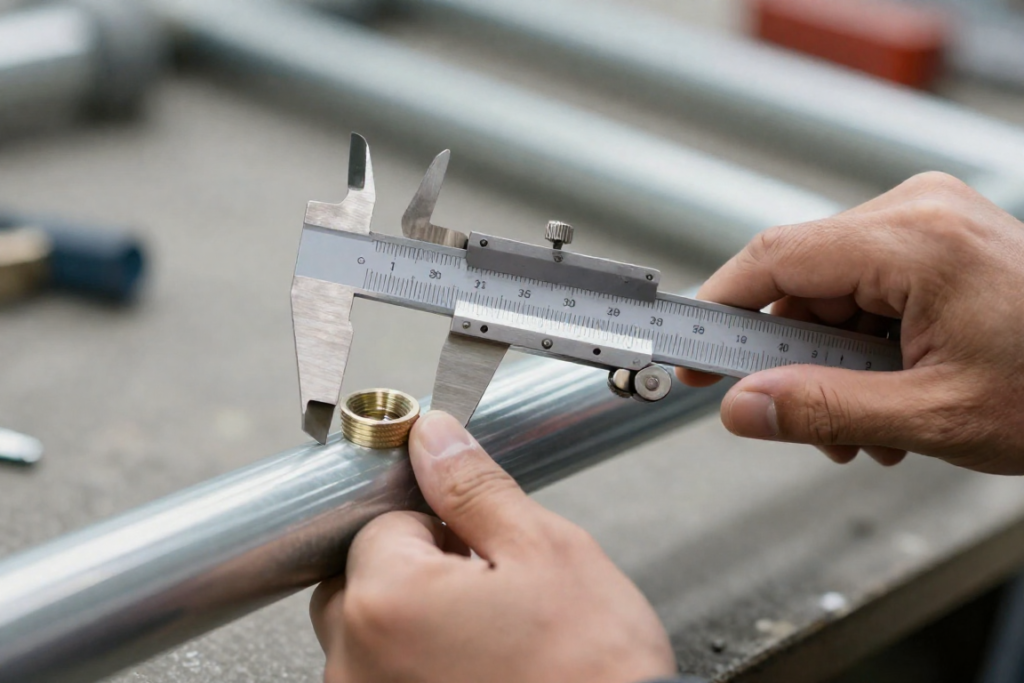

**Вимірювання штангенциркулем** — це найточніший спосіб, який підходить для більшості випадків. Ось як це зробити правильно:
1. **Підготовка труби**: Очистіть поверхню труби від бруду, іржі або фарби, щоб уникнути спотворення результатів. 2. **Розташування інструменту**: Розмістіть трубу на рівній поверхні або зафіксуйте її, щоб уникнути руху під час вимірювання. 3. **Вимірювання зовнішнього діаметра**: Розведіть губки штангенциркуля і прикладіть їх до зовнішніх країв труби. Зафіксуйте позицію губок і зніміть покази з шкали. 4. **Вимірювання внутрішнього діаметра**: Якщо потрібно виміряти внутрішній діаметр, використайте верхні губки штангенциркуля (якщо вони є) або виміряйте товщину стінки і відніміть її від зовнішнього діаметра.
**Вимірювання за допомогою вимірювальної стрічки** підходить для великих труб, де штангенциркуль не може охопити весь діаметр. Для цього:
1. Обхопіть трубу стрічкою і виміряйте її довжину окружності (L). 2. Скористайтеся формулою: **D = L / π**, де π ≈ 3,1416. Наприклад, якщо довжина окружності становить 314 мм, то діаметр буде **314 / 3,1416 ≈ 100 мм**.
**Вимірювання лінійкою** — це найпростіший метод, але він підходить лише для приблизних вимірів невеликих труб. Прикладіть лінійку до труби так, щоб її край збігався з одним країм труби, і виміряйте відстань до протилежного краю. Пам’ятайте, що цей метод має значну похибку, тому не рекомендується для професійного використання.
**Використання шаблонів** — це швидкий і зручний спосіб для стандартних розмірів труб. Підберіть шаблон з вирізом, який найкраще підходить до труби. Якщо шаблон щільно прилягає, діаметр труби відповідає позначеному значенню на шаблоні.
Поширені помилки та як їх уникнути
Навіть досвідчені майстри іноді допускають помилки при вимірюванні діаметра труб. Ці помилки можуть призвести до неточних результатів, що в підсумку вплине на якість монтажу та роботу всієї системи. Розглянемо найпоширеніші з них і дізнаємося, як їх уникнути.
**Плутанина між зовнішнім і внутрішнім діаметром** — одна з найчастіших помилок. Багато хто забуває, що труби мають зовнішній і внутрішній діаметр, який залежить від товщини стінки. Наприклад, сталева труба з зовнішнім діаметром 50 мм може мати внутрішній діаметр 40 мм залежно від товщини стінки. Завжди уточнюйте, який саме діаметр потрібен для вашого завдання, і враховуйте товщину стінки при вимірюванні.
**Не врахування деформації труби** — ще одна поширена помилка. Якщо труба зім’ята або має овализацію (не кругла форма), виміри можуть бути неточними. У такому разі слід виміряти діаметр у кількох місцях і узяти середнє значення. Для цього можна використати штангенциркуль або вимірювальну стрічку.
**Вимірювання брудної або іржавої труби** може призвести до спотворення результатів. Бруд, фарба або іржа на поверхні труби можуть додавати зайві міліметри до вимірів. Перед вимірюванням ретельно очистіть поверхню труби, щоб отримати точні дані.
**Неточність через неправильне положення інструменту** — це помилка, яку часто допускають початківці. Якщо штангенциркуль або лінійка розташовані під кутом, виміри будуть хибними. Завжди перевіряйте, щоб інструмент був перпендикулярний до осі труби. Для цього можна використати рівень або просто візуально контролювати кут.
**Ігнорування температурного розширення** може стати проблемою при роботі з металевими трубами. Метал розширюється при нагріванні і стискається при охолодженні, тому виміри, зроблені за однієї температури, можуть не відповідати дійсності за іншої. Якщо ви працюєте в умовах високих або низьких температур, враховуйте це при вимірюванні або коригуйте результати.
Практичні поради для точних вимірів
Точні виміри діаметра труби — це запорука успішного монтажу та довговічної роботи системи. Ось кілька практичних порад, які допоможуть уникнути помилок і досягти максимальної точності.
**Вимірюйте в кількох місцях** — це допоможе виявити можливі деформації або нерівності труби. Особливо важливо робити це для довгих труб або тих, які були піддані механічному впливу. Виміряйте діаметр на початку, в середині і в кінці труби, а потім порівняйте результати.
**Використовуйте якісні інструменти** — не економте на штангенциркулі або вимірювальній стрічці. Якісний інструмент прослужить довше і дасть точніші результати. Наприклад, електронний штангенциркуль з цифровим дисплеєм зменшує ймовірність помилки при зчитуванні даних.
**Звертайте увагу на матеріал труби** — пластикові труби можуть стискатися або розширюватися під впливом температури, а металеві — мати шар іржі або фарби. Перед вимірюванням оцініть стан труби і врахуйте можливі особливості матеріалу.
**Фіксуйте трубу** — якщо труба нестабільна, виміри можуть бути неточними. Використовуйте струбцини або інші пристосування для фіксації труби під час вимірювання. Це особливо важливо для великих або важких труб.
**Записуйте результати** — ведіть нотатки про всі виміри, щоб не забути їх і порівняти з проектними даними. це допоможе уникнути помилок під час монтажу та забезпечить відповідність вимогам проекту.
Вимірювання діаметра труби — це відповідальна задача, яка вимагає уваги до деталей, правильного вибору інструментів і дотримання техніки вимірювання. Точні виміри забезпечують ефективну роботу системи, економію ресурсів і довговічність конструкції. Нехай ці поради допоможуть вам уникнути помилок і досягти найкращих результатів у вашій роботі.
